Neste procedimento você aprenderá a realizar a ordenação dos LEDs nas controladoras TB Series
Requisitos:
Notebook Windows, com acesso à internet
Arquivo RCFGX (Requisitar ao fornecedor do LED)

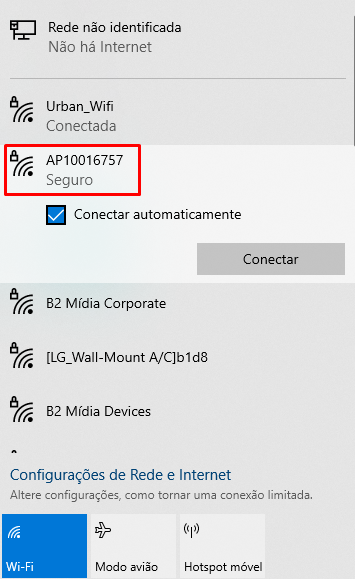

1) Selecione e se conecte a rede de controladora via Wi-Fi
Senha: SN2008@+

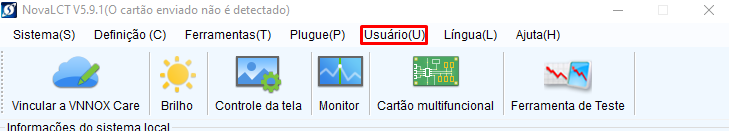

2) Com a conexão realizada, vá no NovaLCT, e clique em Usuário(U) e clique em Media Player Log In

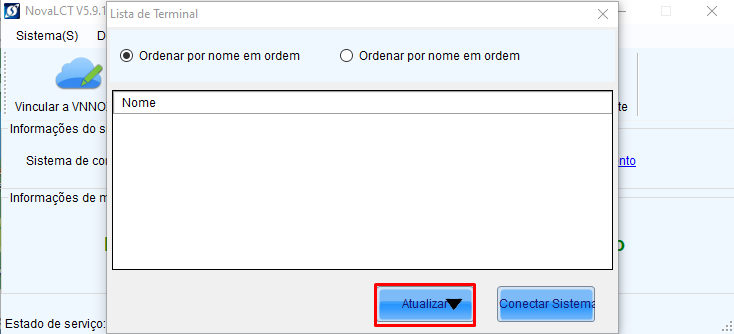

Após abrir a tela abaixo, clique repetidas vezes em Atualizar caso a controladora não esteja sendo exibida (importante que o wi-fi deve estar conectado a controladora conforme passo 1)

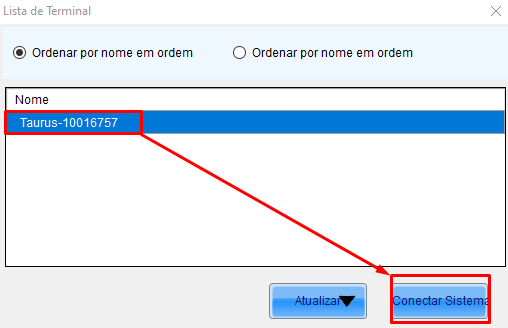

A controladora sendo exibida, selecione e clique em Conectar Sistema

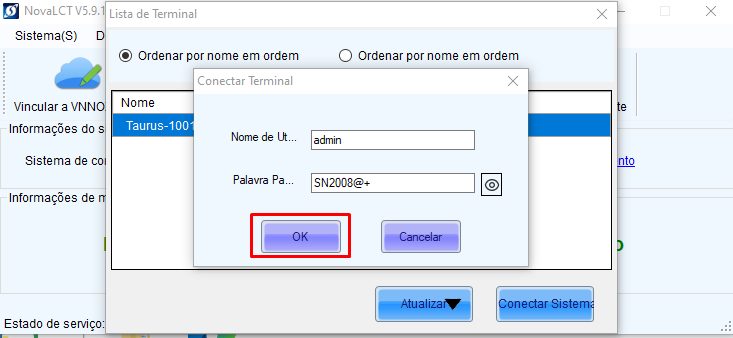

Exibindo a tela abaixo, conecte na controladora com o usuário e senha abaixo
Usuário: admin
Senha: SN2008@+

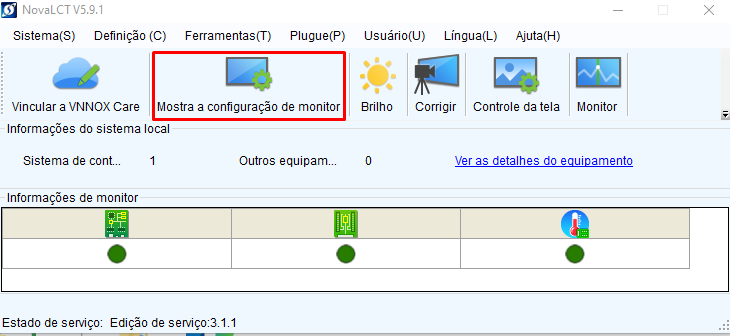

Após se conectar, clique em Mostrar a configuração de monitor

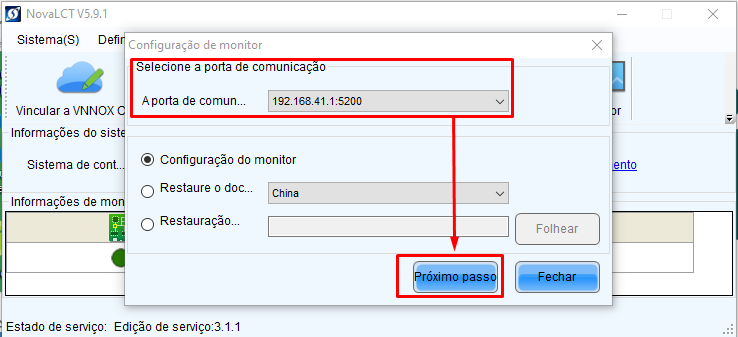

Após clicar, selecione a controladora e clique em Próximo passo
Aguarde a leitura de dados

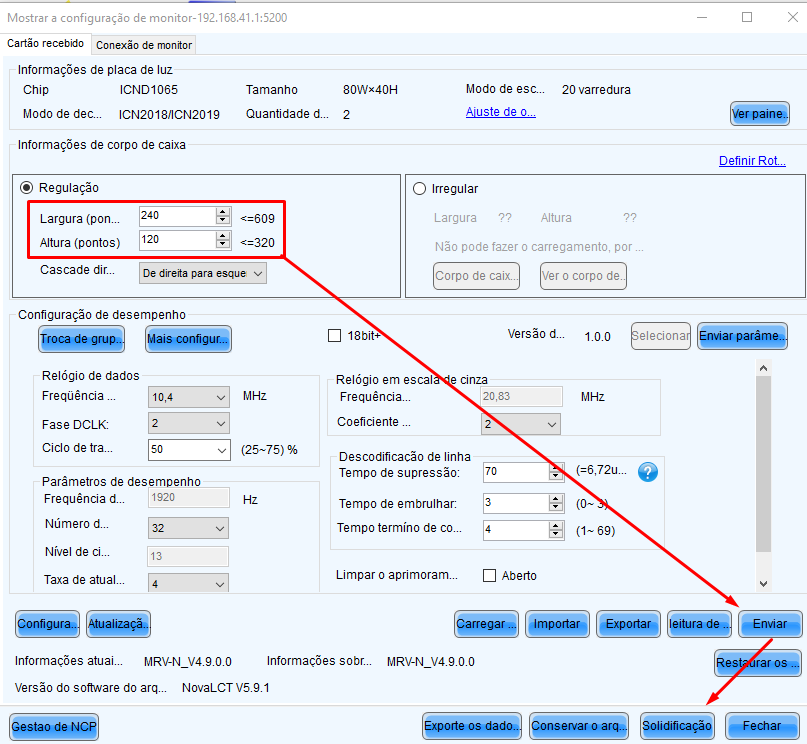

Após a leitura de dados, abrirá a tela abaixo.
A Largura e Altura, é conforme a resolução dos LEDs para a unidade em questão tratada, as informações de dimensão são geradas pelo fornecedor do LED. Em nosso caso, iremos utilizar o cenário de um LED de 480 de largura por 240 de altura.
Os campos devem ser preenchidos sempre com a metade do tamanho para cada lado (Largura ou Altura). Neste cenário usamos 240 para chegar a 480 de largura e 120 para chegar a 240 de altura. Com a configuração realizada, clique em Enviar (envia os dados a controladora) em seguida, clique em Solidificação (salva o template para que no recovery/reboot da controladora não perca as informações)

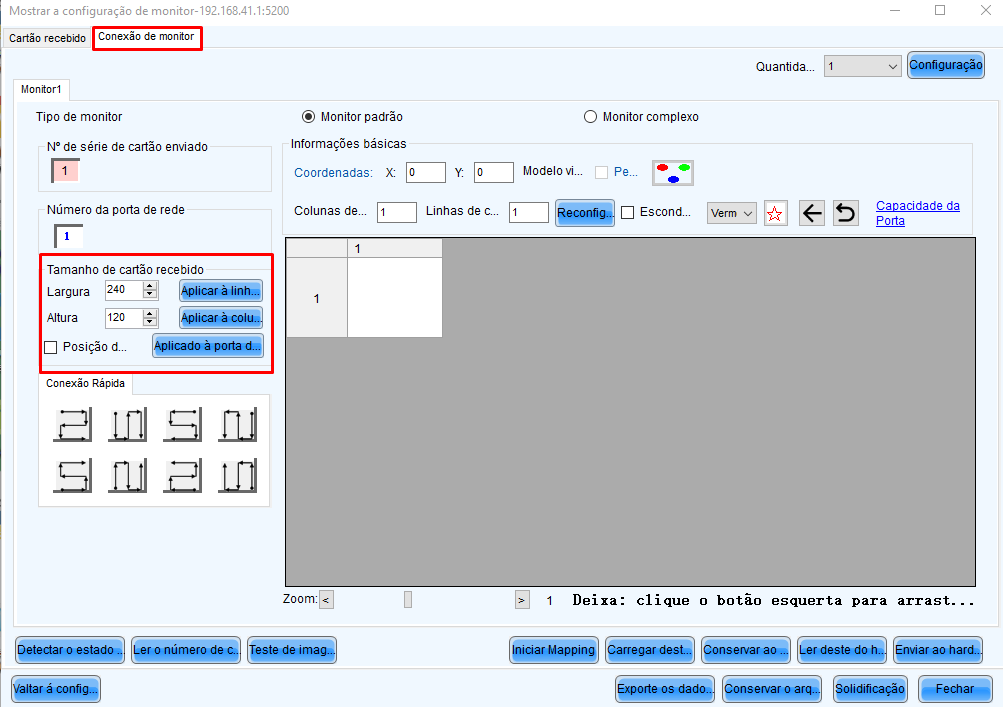

Após a solidificação clique em Conexão de Monitor e em Largura e Atura, coloque as mesmas informações inseridas na etapa anterior

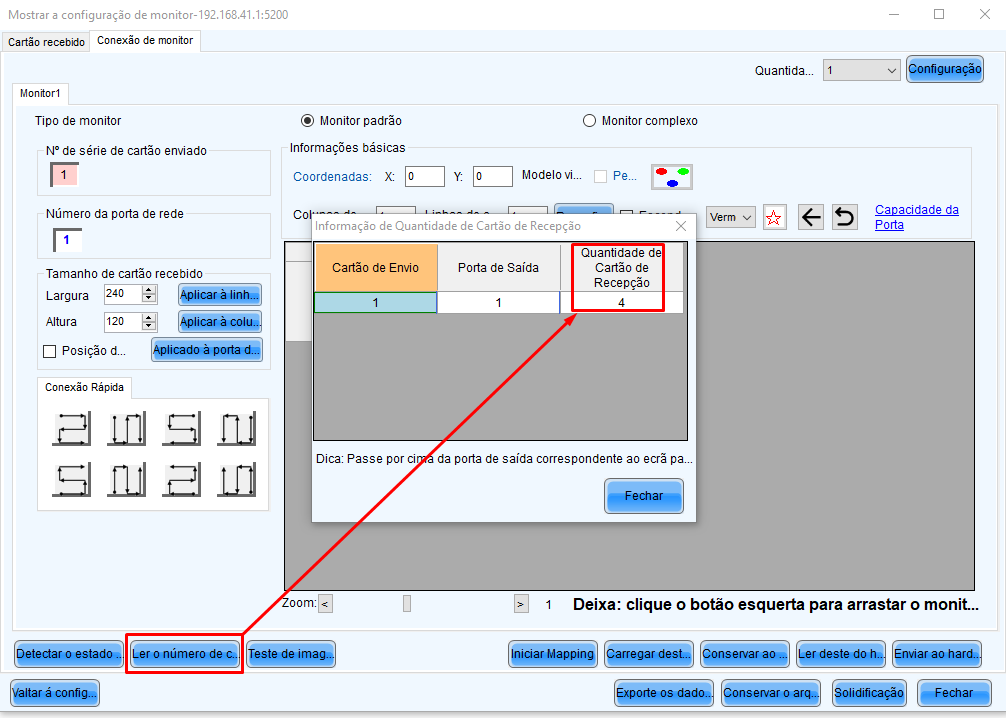

Clique em Ler o número de cartões, abrirá a tela abaixo, contendo o número de cartões, colete e guarde este número para o próximo passo, e clique em fechar.

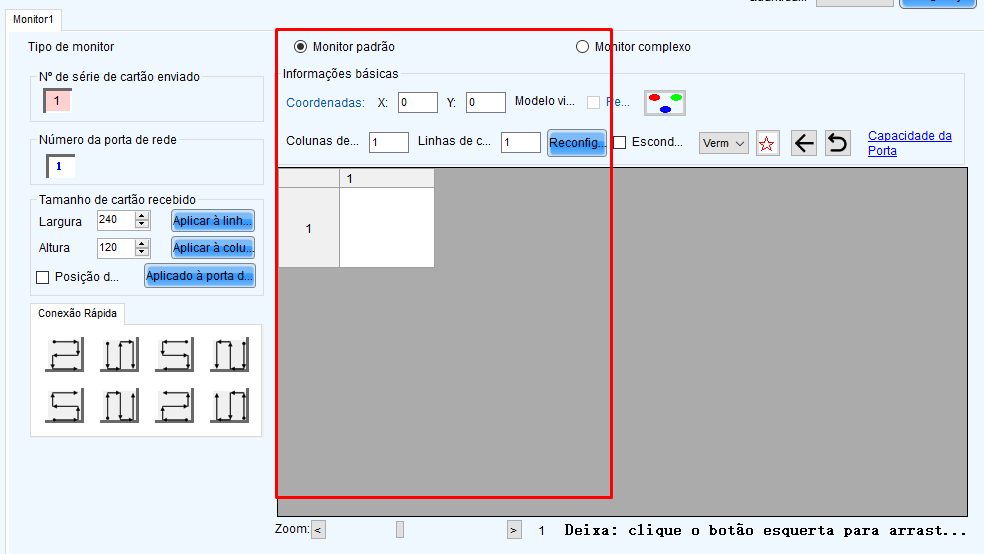

Em monitor padrão, será uma coluna e em linhas será a quantidade de cartões recebidos conforme etapa anterior
Ficará da seguinte forma

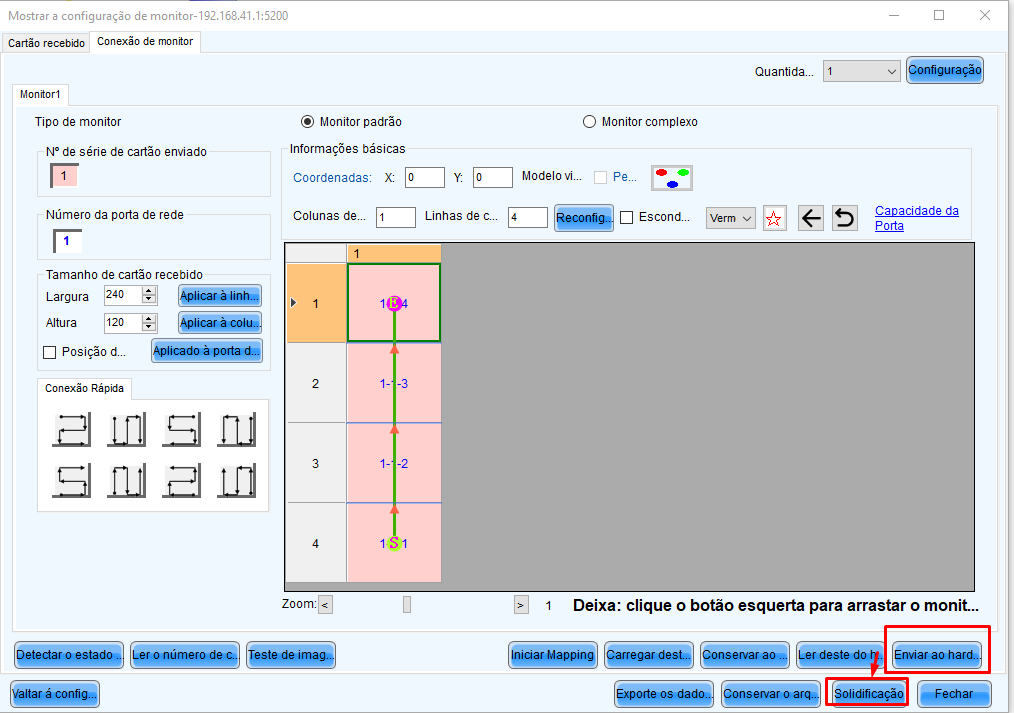

Clique e arraste conforme a designação informada pelo fornecedor do LED, neste cenário a ligação é feita a do 4 ao 1. Caso o fornecedor não indique, testes do 1 ao 4.
Com a configuração realizada, clique em Enviar (envia os dados a controladora) em seguida, clique em Solidificação (salva o template para que no recovery/reboot da controladora não perca as informações)
Clique em fechar, e valide a exibição no LED.
